🔧 Hướng dẫn căn chỉnh hành trình Motor cửa cuốn sửa lỗi tận gốc

Thấu hiểu những lo lắng của khách hàng khi gặp sự cố, đội ngũ kỹ sư cơ khí tại Công Ty Sửa Cửa Phương Đông đã biên soạn bài viết hướng dẫn căn chỉnh hành trình motor cửa cuốn cực kỳ chi tiết theo chuẩn E-E-A-T. Bài viết sẽ giúp bạn bắt bệnh chính xác, xử lý cấp tốc các tình huống nguy hiểm và làm chủ hoàn toàn hệ thống cửa của gia đình mình.

Dấu Hiệu Hư Hỏng & Các Bệnh Lý Hành Trình Thường Gặp

Làm sao để biết cụm cam hành trình của bạn đang gặp vấn đề và cần phải tiến hành can thiệp? Dưới đây là những “bệnh lý” lâm sàng rõ nét nhất:

• Bệnh “Bạo thực” (Nuốt chửng cửa lên trần): Khi bấm nút mở (UP), cửa không chịu dừng lại ở vị trí cách mép hộp 20cm như thường lệ mà cuộn thẳng tọt vào bên trong hộp che lô cuốn, gây kẹt cứng nan lá đầu tiên, gầm rú động cơ.
• Bệnh “Dư thừa” (Cửa đóng xuống chạm đất vẫn quay): Khi cửa đã chạm sát mặt nền nhà, thay vì ngắt điện, motor vẫn tiếp tục gằn xoắn, xả lá cửa cuộn tròn dưới đất gây xô lệch toàn bộ mảng nan nhôm.
• Bệnh “Lửng lơ” (Dừng sai điểm): Bấm mở nhưng cửa chỉ lên được một nửa rồi tự ngắt. Hoặc bấm đóng cửa xuống cách đất 30cm đã dừng lại, trộm có thể dễ dàng chui vào.
• Bệnh “Trôi dốc” (Mất phanh hãm): Sự cố này thường đi kèm với việc cam hành trình bị trượt ốc hãm, cửa cứ thế trôi từ từ xuống dù không ai bấm điều khiển.

Bảng Mã Lỗi Rơ-Le & Hệ Thống Hành Trình

Dưới góc nhìn của chuyên gia, các dấu hiệu trên được phân loại thành các mã lỗi kỹ thuật như sau. Việc hiểu mã lỗi là bước đầu của hướng dẫn căn chỉnh hành trình motor cửa cuốn thành công:

Cảnh Báo An Toàn Tuyệt Đối Trước Khi Thao Tác

Việc căn chỉnh rơ-le yêu cầu bạn phải tháo nắp bảo vệ đuôi motor và tiếp xúc trực tiếp với môi trường có điện áp 220V.

CẢNH BÁO TỪ KỸ SƯ TRƯỞNG PHƯƠNG ĐÔNG (Warning):

“Tuyệt đối không sử dụng tua-vít có tay cầm bị hở cách điện để vặn ốc hành trình trong lúc hệ thống vẫn đang cắm điện lưới. Lực căng của nhông xích và sức nặng của bộ cửa là rất lớn, không được luồn tay vào khe hẹp giữa cuộn nan và motor để tránh bị cuốn đứt ngón tay. Luôn có một người đứng phía dưới cầm sẵn Remote hoặc đứng ở cầu dao tổng để ngắt điện khẩn cấp.”

Kinh nghiệm xương máu (Experience): Nhiều khách hàng vì nôn nóng muốn sửa cửa nhanh mà trèo thang vặn ốc trong điều kiện thiếu sáng, dẫn đến vặn nhầm chiều mũi tên (UP thành DOWN) khiến cửa xô nát bét chỉ trong 3 giây. Hãy nhớ, chỉ vặn nhích từng milimet một! Bạn có thể xem thêm Kinh nghiệm nhận biết bo mạch hỏng để đảm bảo lỗi thực sự nằm ở hành trình cơ học chứ không phải do chập vi mạch.

Hướng Dẫn Căn Chỉnh Hành Trình Motor Cửa Cuốn Chi Tiết

Để tự thực hiện an toàn, hãy áp dụng đúng quy trình chuẩn theo hướng dẫn căn chỉnh hành trình motor cửa cuốn gồm 4 bước sau (Áp dụng cho các dòng motor xích kéo phổ biến như YH, CH, IH, Kalata…):

Bước 1: Chuẩn bị dụng cụ và tiếp cận khu vực

1. Chuẩn bị: Thang chữ A chắc chắn, Tua-vít bake (4 cạnh), cờ-lê 8 hoặc lục giác (tùy dòng motor), đèn pin.
2. Trèo thang tiếp cận cụm motor, xác định vị trí hộp nhựa bảo vệ (thường nằm song song với thân motor, có các dây điện nhỏ đi vào). Dùng tua-vít tháo ốp nhựa bảo vệ này ra.

Bước 2: Nhận diện cấu tạo cụm cam hành trình

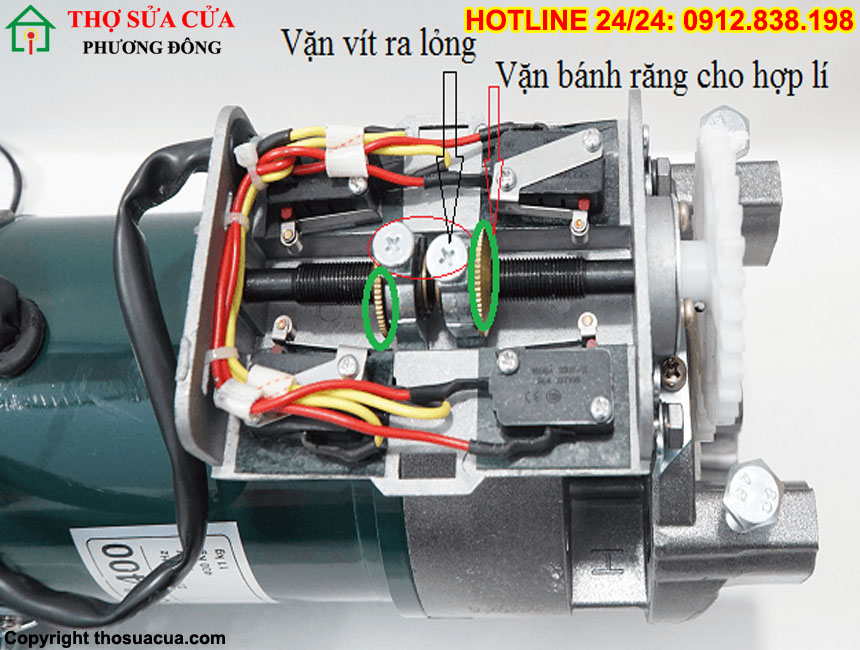

Khi mở ra, bạn sẽ thấy một trục ren (vít me) nằm ngang. Trên trục có 02 bánh xe răng cưa nhựa (Cam hành trình) và 02 công tắc nhỏ (Micro Switch).

• Bánh răng cam UP (Lên): Sẽ di chuyển chạm vào công tắc bên trái (hoặc bánh xe phía ngoài) khi cửa kéo lên.
• Bánh răng cam DOWN (Xuống): Sẽ di chuyển chạm vào công tắc bên phải (hoặc bánh xe phía trong) khi cửa thả xuống.
• Cạnh mỗi bánh răng cam sẽ có một con Ốc hãm/Ốc xả để cố định vị trí bánh răng trên trục ren.

Bước 3: Quy trình chỉnh điểm dừng LÊN (UP)

1. Điều khiển cho cửa chạy LÊN. Dùng tay bấm nút “Stop” trên remote khi cửa đạt vị trí mong muốn (cách mép hộp che khoảng 20-30cm).
2. Dùng tua-vít nới lỏng con ốc hãm của Bánh răng cam UP.
3. Dùng tay xoay bánh răng cam UP tiến sát vào công tắc hành trình LÊN cho đến khi nghe tiếng “Tạch” nhỏ (Rơ-le nhảy ngắt mạch).
4. Xiết chặt ốc hãm lại. Chạy thử cửa xuống một đoạn rồi bấm chạy Lên để kiểm tra xem cửa có dừng đúng điểm vừa cài không.

Bước 4: Quy trình chỉnh điểm dừng XUỐNG (DOWN)

1. Điều khiển cho cửa chạy XUỐNG. Bấm “Stop” khi lá cửa chạm sát nền nhà, đóng khít khe sáng.
2. Nới lỏng con ốc hãm của Bánh răng cam DOWN.
3. Xoay bánh răng cam DOWN tiến sát vào công tắc hành trình XUỐNG cho đến khi rơ-le nhảy “Tạch”.
4. Xiết chặt ốc hãm. Kiểm tra lại chu trình đóng/mở 2 lần để đảm bảo hai ốc hãm đã được xiết cứng, cam không bị trôi do độ rung của motor.

Nếu quá trình thao tác gặp khó khăn, bạn nên tham khảo trước Cẩm nang hướng dẫn sử dụng và bảo dưỡng cửa cuốn an toàn để nắm vững nguyên lý hoạt động điện cơ phối hợp.

Case Study: Ngăn Chặn Vụ Sập Cửa Tại Thuận An Nhờ Bắt Đúng Điểm Hành Trình

Bối cảnh: Đầu tháng 5/2026, anh Thái – chủ một gara ô tô tại Thuận An, Bình Dương liên hệ gấp với chúng tôi trong tình trạng hoảng loạn. Bộ cửa cuốn Đức nan nhôm dày 1.5mm (rộng 5m) của xưởng liên tục đóng sập mạnh xuống đất, móp cả thanh đáy. Anh tự chỉnh nhưng càng chỉnh cửa càng vọt lên trần nhà, kẹt lá rách nhôm.

Phân tích & Xử lý:

Ngay khi tiếp cận, kỹ thuật viên của THOSUACUA.COM phát hiện anh Thái đã áp dụng sai hướng dẫn căn chỉnh hành trình motor cửa cuốn. Anh đã nới cả hai ốc hãm cùng lúc và làm trôi ren trục vít me. Hơn nữa, do cửa quá nặng, rơ-le cơ học đã bị mài mòn tiếp điểm, gây ra hiện tượng ngắt điện chậm trễ (độ trễ 2 giây).

Giải pháp: Thay vì cố gắng vặn ốc, đội thợ Phương Đông tiến hành thay mới toàn bộ cụm rơ-le hành trình YH chính hãng. Sau đó dùng thiết bị gá giữ nan cửa, căn chỉnh lại độ nhạy của cam ngắt đúng đến từng milimet. Cửa hoạt động êm ái trở lại, bảo vệ an toàn cho dàn siêu xe bên trong gara.

Toplist: 3 Loại Hành Trình Cửa Cuốn Bạn Cần Biết

Mỗi dòng động cơ sẽ có thiết kế cụm ngắt điện khác nhau, bạn cần nắm rõ để áp dụng hướng dẫn căn chỉnh hành trình motor cửa cuốn cho phù hợp:

1. Hành Trình Động Cơ Xích Kéo (Motor YH, CH, AC): Dùng trục vít me, 2 bánh răng nhựa và rơ-le cơ học. Dễ căn chỉnh nhất, độ bền cao nhưng hay bị trôi ốc nếu chịu độ rung lắc mạnh.
2. Hành Trình Motor Ống (Motor Trong Trục): Nằm ẩn hoàn toàn bên trong thân ống nhôm. Phải dùng cây đũa nhựa lục giác (cấp kèm theo motor) để chọc vào hai lỗ âm dương (+/-) trên đầu motor để xoay chỉnh. Xoay về dấu (+) là tăng hành trình, (-) là giảm.
3. Hành Trình Điện Tử (Motor Austdoor, Bossdoor tấm liền): Không dùng bánh răng cơ học. Điểm dừng được thiết lập và ghi nhớ thông qua việc bấm giữ các nút (Set Lên / Set Xuống) trực tiếp trên hộp bo mạch điều khiển trung tâm. Không cần leo thang vặn ốc.

Bảng Giá Dịch Vụ Thay Thế, Sửa Chữa Hành Trình Motor

Nếu ốc ren đã trờn, rơ-le cháy khét hoặc bạn không tự tin thao tác, việc lựa chọn Dịch vụ sửa chữa và thay thế motor cửa cuốn chuyên nghiệp là quyết định sáng suốt nhất để tiết kiệm chi phí:

(Lưu ý: Báo giá mang tính chất tham khảo, chi phí có thể thay đổi tùy thuộc vào model động cơ, vị trí thi công khó/dễ và tình trạng xô lệch nan cửa thực tế).

Mạng Lưới Trạm Phản Ứng Nhanh Cứu Hộ Sự Cố Motor

Khi cửa cuốn mắc kẹt nửa chừng và bạn không thể tự xử lý, mạng lưới Local SEO của Phương Đông luôn túc trực 24/7 để ứng cứu:

• Tại TP. Hồ Chí Minh & TP. Thủ Đức: Xử lý thần tốc các ca lỗi hành trình gây xô cửa, kẹt nan tại nhà mặt phố, giúp gia chủ kịp thời gian đóng mở cửa hàng đi làm buổi sáng.
• Tại Bình Dương (Dĩ An, Thuận An): Chuyên gia cơ khí nặng, trang bị Pa-lăng cỡ lớn giải cứu motor công nghiệp 1-2 tấn bị đứt gãy hành trình tại các khu công nghiệp Sóng Thần, VSIP.
• Tại Hải Phòng (Lê Chân, Ngô Quyền): Bảo dưỡng, xịt dung dịch bôi trơn và thay thế rơ-le chống rỉ sét do ảnh hưởng của môi trường sương muối ven biển.
• Tại Hà Nội: Xử lý triệt để tiếng ồn, căn chỉnh hành trình chuẩn xác cho hệ thống cửa chung cư cao cấp, nhà ngõ hẹp tại Đống Đa, Cầu Giấy.

Câu Hỏi Thường Gặp

1. Em làm theo hướng dẫn căn chỉnh hành trình motor cửa cuốn nhưng vặn ốc cam DOWN rồi mà cửa vẫn chạy kịch sàn, gầm motor. Em sai ở đâu?

Trả lời: Có 2 nguyên nhân. Thứ nhất, bạn đã vặn sai bánh răng (vặn nhầm cam UP thay vì cam DOWN). Thứ hai, công tắc Micro Switch bên vị trí DOWN của bạn đã bị hỏng, tiếp điểm bên trong bị dính chặt không thể ngắt dòng điện dù bánh răng đã đè vào. Bạn cần gọi thợ thay cụm rơ-le mới.

2. Motor cửa nhà tôi là loại liền trục tấm liền (Austdoor), tôi không thấy ốc để vặn ở đâu cả?

Trả lời: Cửa cuốn tấm liền Austdoor sử dụng cụm hành trình cơ nằm ở mặt bích phía motor, hoặc sử dụng bo mạch điện tử thông minh. Nó không có cấu tạo ren vít như motor xích ngoài. Để cài đặt lại, bạn phải thao tác trên hộp điều khiển (nhấn nút SET hoặc Limit). Khuyến cáo bạn không nên tự bấm nếu không rành công nghệ, rất dễ xóa sạch bộ nhớ của bo mạch.

3. Làm sao để hệ thống hành trình hoạt động bền bỉ, không bị xê dịch?

Trả lời: Tránh để cửa cuốn hoạt động liên tục quá 5-7 vòng trong một khoảng thời gian ngắn gây nóng rơ-le. Đồng thời, bảo dưỡng 6 tháng/lần, kiểm tra độ chặt của ốc hãm, tránh tình trạng xích kéo quá căng tạo độ rung lắc lớn truyền lên vít me hành trình.

Việc vận hành hệ thống cửa cuốn tự động đòi hỏi sự an toàn và tính chính xác tuyệt đối. Nắm vững hướng dẫn căn chỉnh hành trình motor cửa cuốn sẽ giúp bạn chủ động bảo vệ gia đình, tiết kiệm đáng kể chi phí sửa chữa.
