Phần lớn người dùng hiện nay chỉ biết cách đóng/mở mà chưa thực sự hiểu rõ cấu tạo cửa cuốn. Việc thiếu kiến thức về cấu trúc cơ khí và hệ thống điện tử chính là nguyên nhân dẫn đến các sự cố hỏng hóc đáng tiếc. Với kinh nghiệm hơn 15 năm trong ngành, Công Ty Sửa Cửa Phương Đông sẽ giúp bạn “mổ xẻ” Chi tiết cấu tạo cửa cuốn từng bộ phận, qua đó trang bị cho bạn kiến thức chuyên gia để lựa chọn và sử dụng cửa một cách tối ưu nhất.
1. Thanh nan cửa cuốn. Được sơn một lớp chống ăn mòn và chống xước. 2. Động cơ hình ống. 3. Hộp trục cửa cuốn. Tác dụng của nó là cách điện, cách nhiệt và chống tiếng ồn. 4. Mặt chặn trục. 5. Hộp bảo vệ cánh cửa cuốn khi được cuộn lên.6. Thanh ray cửa cuốn.7. Thanh cuối cánh cửa cuốn.8. Tấn bên bảo vệ. Cửa cuốn chỉ có thể hoạt động giữa hai tấm này.9. Gioăng cao su. Được sử dụng để bảo vệ cửa cuốn khi tiếp xúc với các trục không làm thiệt hại sơn.10. Đệm lò xo.11. Vòng kín.12. Ống cao su. Hỗ trợ trục cửa cuốn trong quá trình vận hành.13. Khóa cửa cuốn. Khi cửa cuốn đóng hoàn toàn, khóa cửa cuốn giữ cho cửa cuốn không bị nâng lên.14 . Chốt thanh ray. Được thiết kế để đỡ cánh cửa cuốn khi nó đóng.
Một bộ cửa cuốn tiêu chuẩn được cấu thành từ 4 nhóm bộ phận chính. Sự phối hợp nhịp nhàng giữa chúng tạo nên cơ chế vận hành mượt mà.
1. Thân cửa (Nan cửa)
Đây là phần chiếm diện tích lớn nhất và quyết định thẩm mỹ của ngôi nhà.
Chất liệu: Thường làm bằng hợp kim nhôm 6063 (cửa khe thoáng) hoặc thép mạ màu (cửa tấm liền).
Đặc điểm: Các nan được liên kết với nhau bằng móc hoặc nếp gấp. Đối với cửa khe thoáng, cấu tạo có thêm các lỗ giảm chấn và ô thoáng giúp lưu thông không khí.
2. Hệ thống truyền động (Motor cửa cuốn)
Được ví như “trái tim” của toàn bộ hệ thống. Cấu tạo cửa cuốn điện không thể thiếu bộ phận này.
Motor: Bao gồm cuộn stator, rotor, phanh hãm và rơ-le nhiệt.
Hệ thống xích tải: Truyền lực từ motor lên trục cuốn để kéo nan cửa đi lên hoặc đi xuống.
3. Hệ thống điều khiển (Hộp nhận & Remote)
Hộp nhận tín hiệu: Tiếp nhận lệnh từ tay điều khiển và truyền tín hiệu cho motor.
Remote: Thiết bị cầm tay sử dụng sóng RF (tần số 315MHz hoặc 433MHz) để điều khiển từ xa.
4. Các linh kiện cơ khí hỗ trợ
Trục cửa cuốn: Ống thép mạ kẽm (phi 114, 168…) giữ vai trò tâm xoay cho nan cửa.
Ray dẫn hướng: Hai thanh chữ U lắp dọc tường giúp nan cửa di chuyển đúng quỹ đạo.
Giá đỡ (Mặt bích): Tấm thép dày giữ cố định trục và motor vào tường/dầm lanh tô.
Bảng Thông Số Phụ Kiện Và List Price Tham Khảo (2026)
Để quý khách dễ dàng hình dung chi phí cấu thành nên một bộ cửa, chúng tôi cung cấp bảng giá phụ kiện linh kiện phổ biến:
Linh Kiện
Chủng Loại
Đơn Giá Tham Khảo (VNĐ)
Nan cửa nhôm
Khe thoáng dày 1.2mm – 1.5mm
1.200.000 – 1.800.000 / m2
Motor cửa cuốn
Sức nâng 300kg – 500kg (Đài Loan)
3.500.000 – 6.500.000 / bộ
Bình lưu điện (UPS)
Tích điện 48h – 72h
2.500.000 – 4.500.000 / bộ
Hộp điều khiển
Mã nhảy chống dò sóng
800.000 – 1.500.000 / bộ
Lưu ý: Giá trên có thể thay đổi tùy thương hiệu (Austdoor, Bossdoor, Netdoor…). Để có báo giá chính xác cho từng công trình, hãy liên hệ ngay Sửa Cửa Phương Đông.
Dấu Hiệu Nhận Biết Hư Hỏng Qua Các Bộ Phận (Signs of Damage)
Dựa trên cấu tạo cửa cuốn, bạn có thể tự chẩn đoán các lỗi thường gặp (common diseases) để kịp thời xử lý:
Lỗi nan cửa: Nan bị xô lệch, kêu rít khi vận hành (thường do ray bị bám bẩn hoặc nan bị kẹt vật cản).
Lỗi motor: Nghe tiếng động cơ chạy nhưng cửa không chuyển động (khả năng cao đứt xích hoặc hỏng bánh răng hành trình).
Lỗi hệ thống điện: Đèn trên remote vẫn sáng nhưng cửa không nhận lệnh (hỏng hộp nhận hoặc lỏng giắc cắm).
Dấu hiệu nguy hiểm: Cửa tự động trôi xuống khi dừng giữa chừng (hỏng cụm phanh motor).
Bảng Mã Lỗi Điện Tử Thường Gặp (Error Codes)
Nếu bạn sử dụng các dòng cửa thông minh đời mới có màn hình LED hiển thị, hãy chú ý các mã lỗi sau:
Mã Lỗi
Ý Nghĩa
Hướng Xử Lý
E1
Lỗi cảm biến đảo chiều
Kiểm tra dây dẫn dưới thanh đáy cửa.
E3
Lỗi hành trình (Limit Switch)
Cài đặt lại vị trí dừng trên/dưới của motor.
E5
Quá tải motor
Motor bị nóng, cần để nguội 15-20 phút.
LO
Pin remote yếu
Thay pin mới để đảm bảo phát sóng ổn định.
Kinh Nghiệm Vàng Khi Lựa Chọn Cửa Cuốn (Experience)
Độ dày nan cửa: Không nên chọn nan quá dày cho diện tích nhỏ (gây nặng máy) và ngược lại. Cân bằng giữa độ cứng và tải trọng là quan trọng nhất.
Công nghệ mã sóng: Tuyệt đối dùng hộp điều khiển mã nhảy (Rolling Code) để chống kẻ gian dò mã.
Tính năng an toàn: Bắt buộc phải có hệ thống đảo chiều khi gặp vật cản và rơ-le chống xổ lô.
CẢNH BÁO (Warning): Nhiều đơn vị giá rẻ thường cắt giảm cấu tạo bằng cách sử dụng trục thép mỏng hoặc motor dây nhôm. Điều này cực kỳ nguy hiểm vì trục có thể bị võng sau 1-2 năm sử dụng, dẫn đến sập cửa.
Case Study: Xử Lý Sự Cố Biến Dạng Trục Cuốn Do Sai Cấu Tạo
Khách hàng: Anh Nam (Quận Thủ Đức, TP.HCM).
Sự cố: Cửa cuốn rộng 5.5m bị kêu to như tiếng máy cày và thường xuyên bị khựng lại khi đóng.
Khám phá thực tế: Qua kiểm tra, đội ngũ Thợ Sửa Cửa Phương Đông nhận thấy đơn vị lắp đặt trước đó đã dùng trục phi 114 dày 1.4mm cho bộ cửa rộng trên 5m.
Giải pháp: Chúng tôi đã tư vấn anh Nam thay thế sang trục phi 140 dày 2.5mm để đảm bảo đúng chịu lực theo cấu tạo cửa cuốn tiêu chuẩn cho cửa siêu trường. Sau khi thay thế, cửa vận hành êm ái, không còn hiện tượng rung lắc.
Top 3 Thương Hiệu Có Cấu Tạo Bền Bỉ Nhất (Toplist)
Cửa cuốn Austdoor: Đứng đầu về công nghệ đồng bộ và tính năng an toàn (đảo chiều, báo cháy).
Cửa cuốn Mitadoor: Nổi tiếng với nan nhôm hợp kim 6063 cao cấp, lớp sơn tĩnh điện bảo hành lên tới 10 năm.
Cửa cuốn Bossdoor (Tân Trường Sơn): Thiết kế nan cửa độc quyền với độ cứng vượt trội và khả năng chống cạy phá tốt.
Danh Sách Chi Nhánh Phục Vụ Toàn Quốc (List Local)
Dù bạn ở đâu, khi gặp sự cố về các bộ phận trong cấu tạo cửa cuốn, chúng tôi luôn sẵn sàng hỗ trợ:
Thanh Hóa: Trụ sở chính phục vụ TP. Thanh Hóa và các huyện Đông Sơn, Quảng Xương, Sầm Sơn.
Hà Nội: Có mặt tại 12 quận nội thành (Cầu Giấy, Đống Đa, Hai Bà Trưng…) sau 15 phút.
TP. Hồ Chí Minh: Chuyên trách khu vực Quận 1, Quận 7, Tân Bình và TP. Thủ Đức.
Đà Nẵng & Hải Phòng: Đội ngũ kỹ thuật lưu động túc trực 24/7.
Câu Hỏi Thường Gặp (FAQs)
Q1: Cấu tạo cửa cuốn tấm liền và cửa khe thoáng khác nhau điểm nào lớn nhất?
Trả lời: Khác biệt lớn nhất nằm ở thân cửa. Cửa tấm liền là một khối thép nguyên tấm, sử dụng cót lò xo trợ lực nên đóng mở rất nhanh. Cửa khe thoáng gồm nhiều nan rời liên kết, vận hành chậm hơn nhưng thẩm mỹ và thoáng khí hơn.
Q2: Tại sao cửa nhà tôi hay bị kêu rít ở hai bên ray?
Trả lời: Do bọ nhựa đầu nan bị mòn hoặc rơ-le hành trình bị lệch làm nan cửa cọ sát vào kim loại của ray. Bạn nên vệ sinh ray và bôi mỡ chuyên dụng vào các vị trí ma sát.
Q3: Tôi có thể tự thay motor tại nhà không?
Trả lời: Motor liên quan trực tiếp đến nguồn điện và trọng lượng cửa. Nếu không có chuyên môn về cấu tạo cửa cuốn, việc tự thay có thể gây nguy hiểm hoặc làm cháy hộp điều khiển. Hãy gọi thợ chuyên nghiệp để đảm bảo an toàn.

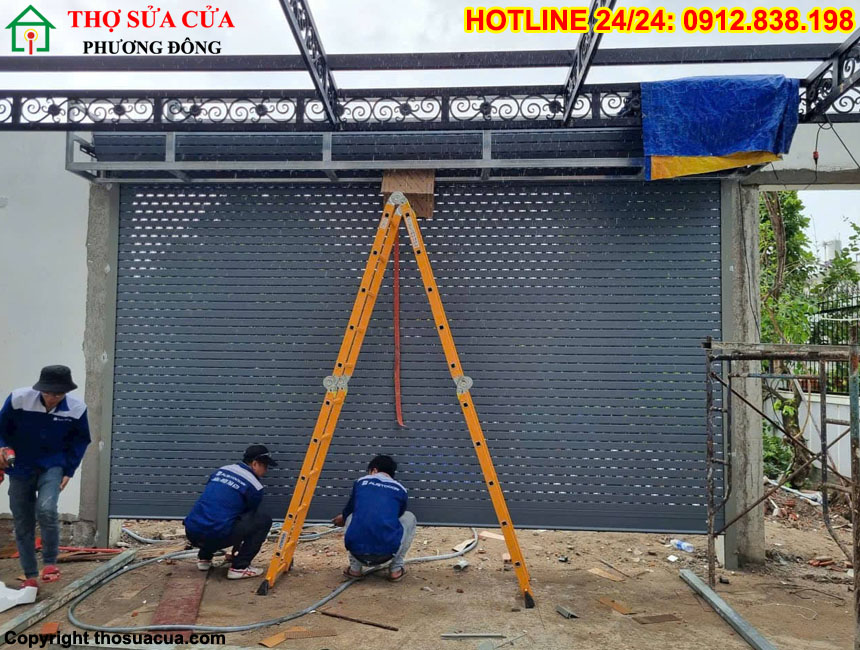

Chi tiết cấu tạo cửa cuốn
Gọi Ngay thợ Phương Đông khi cửa cuốn nhà Bạn gặp sự cố
Hiểu rõ cấu tạo cửa cuốn là cách tốt nhất để bạn làm chủ thiết bị an ninh của ngôi nhà mình. Đầu tư vào các bộ phận chính hãng và lắp đặt đúng kỹ thuật sẽ giúp bạn tiết kiệm hàng triệu đồng phí sửa chữa trong tương lai.
Nếu bạn cần tư vấn sâu hơn về kỹ thuật hoặc gặp bất kỳ sự cố nào, đừng ngần ngại gọi cho chuyên gia của chúng tôi.
