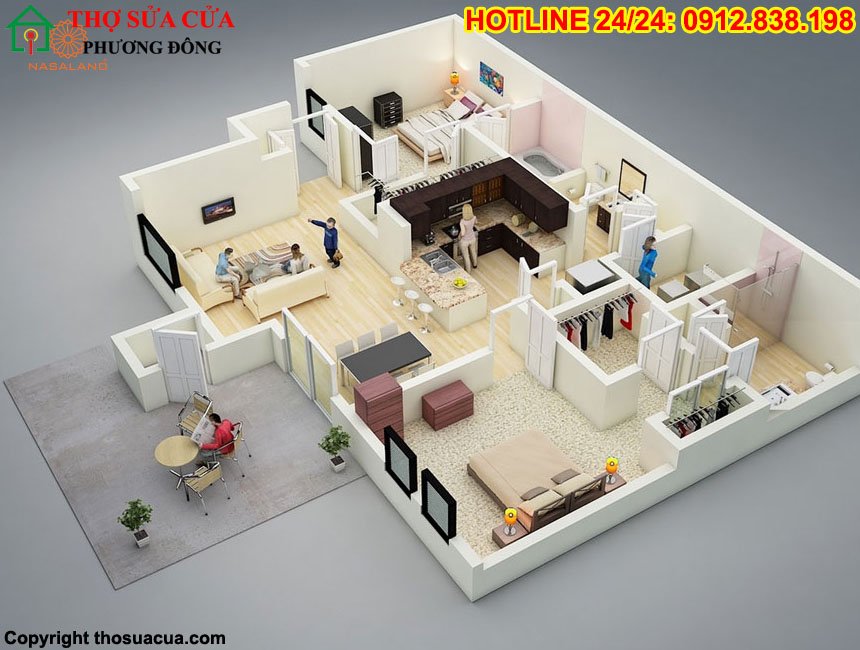

Để đọc hiểu mặt bằng chung cư, bạn cần nắm rõ 4 yếu tố cốt lõi: kích thước tổng thể, tường chịu lực (nét gạch chéo/tô đen), tường ngăn (nét mảnh) và hướng mở của hệ thống cửa. Việc nhận diện sai ký hiệu trên bản vẽ sẽ dẫn đến thảm họa đập nhầm tường chịu lực hoặc thay đổi hướng cửa sai phong thủy, làm phá vỡ kết cấu an toàn của cả tòa nhà.
Cung cấp Báo giá – Tư vấn kỹ thuật hoàn toàn miễn phí !
Tại Sao Việc Không Biết Cách Đọc Bản Vẽ Mặt Bằng Chung Cư Lại Tiềm Ẩn Rủi Ro Lớn?
Trong 15 năm làm công tác tư vấn bảo mật không gian và nâng cấp hệ thống cửa. Chúng tôi đã chứng kiến vô số thảm họa cải tạo nội thất. Rất nhiều gia chủ khi nhận bàn giao căn hộ đã tự ý thuê thợ ngoài vào đập phá vách ngăn để mở rộng không gian phòng khách.
Vì không biết cách đọc bản vẽ mặt bằng chung cư. Họ đã đục trúng hệ thống dầm cột chịu lực hoặc cắt trúng lõi thép. Hậu quả nhẹ thì bị Ban quản lý tòa nhà phạt tiền, đình chỉ thi công. Nặng thì gây nứt nẻ trần nhà của tầng dưới, phải bồi thường hàng trăm triệu đồng.
Bản vẽ mặt bằng (Floor Plan) không chỉ là những đường kẻ khô khan. Nó là “tấm bản đồ sinh tử” quy định rõ luồng giao thông. Vị trí hộp kỹ thuật điện nước và quỹ đạo đóng/mở của mọi cánh cửa trong nhà bạn.
🏠 [TÌM HIỂU THÊM] ➜ Chuyên gia bảo vệ kết cấu không gian: Khi cần cải tạo, thay thế hệ thống cửa hoặc đồ gỗ nội thất. Bạn cần một đơn vị thấu hiểu bản vẽ kỹ thuật. Hãy liên hệ ngay Thợ Sửa Cửa Phương Đông để được khảo sát kết cấu tường và tư vấn phương án thi công an toàn tuyệt đối.

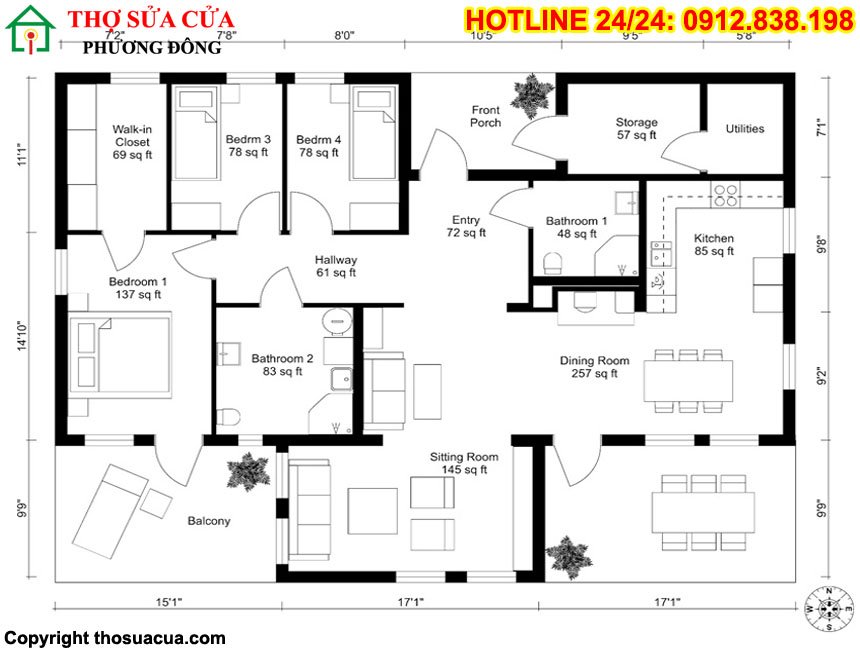

Phân Tích Minh Bạch: Bảng Giải Mã Nhanh Các Ký Hiệu Mặt Bằng Chung Cư Cốt Lõi
Để tránh bị các đội thợ thi công “qua mặt”. Bạn bắt buộc phải nhận diện được các đường nét cơ bản nhất. Dưới đây là bảng tổng hợp chuẩn kỹ thuật quốc tế được đơn giản hóa cho gia chủ.
Bảng Ý Nghĩa Các Ký Hiệu Kỹ Thuật Trên Mặt Bằng Căn Hộ:
| Loại Ký Hiệu / Vị Trí | Cách Thể Hiện Trên Bản Vẽ | Ý Nghĩa Kỹ Thuật | Rủi Ro Nếu Tác Động Sai |
| Tường chịu lực / Cột bê tông | Nét vẽ cực đậm, có gạch chéo đan xen hoặc tô đen đặc toàn bộ. | Chịu tải trọng của toàn bộ tòa nhà ở các tầng trên dội xuống. | Tuyệt đối cấm đập phá. Nếu khoan đục mảng lớn sẽ gây sụt lún, nứt kết cấu tòa nhà. |
| Tường ngăn phòng (Tường nhẹ) | Nét vẽ kép song song, rỗng ở giữa hoặc gạch chéo thưa thớt. | Phân chia không gian (giữa phòng ngủ, bếp, khách). Thường xây bằng gạch tuynel 10cm hoặc gạch siêu nhẹ. | Có thể đập phá để mở rộng không gian. Nhưng cần chú ý đường ống điện nước ngầm. |
| Cửa đi mở quay (Single/Double Door) | Hình ¼ vòng tròn hoặc 1 góc nhọn nối từ khung tường ra ngoài. | Thể hiện bán kính quét (hướng mở ra hay mở vào) của cửa chính, cửa phòng ngủ. | Nếu không đọc kỹ bán kính này, khi kê tủ quần áo hoặc giường sẽ bị vướng cánh cửa, không mở được. |
| Cửa sổ / Cửa lùa (Sliding Door) | Nhiều đường thẳng song song nằm kẹp giữa hai vách tường hở. | Ký hiệu hệ thống cửa sổ kính hoặc cửa ban công trượt lùa. | Thường gắn liền với vách bao ngoài tòa nhà. Không được tự ý mở rộng kích thước ô chờ. |
| Hộp kỹ thuật (Gen Điện / Nước) | Hình vuông hoặc chữ nhật có dấu “X” gạch chéo ở giữa. | Nơi chứa trục ống nước thoát thải và cáp điện của trục dọc tòa nhà. | Rất dễ bị đục nhầm khi cải tạo nhà vệ sinh. Nếu vỡ ống trục chính, nước thải sẽ ngập toàn bộ căn hộ. |
Chuyên Mục Kỹ Thuật: Đọc Vị Hệ Thống Cửa Trên Bản Vẽ Để Bố Trí Phong Thủy
Là những người trực tiếp lắp đặt và cứu hộ cửa. Chúng tôi luôn khuyên khách hàng soi thật kỹ các ký hiệu cửa trên mặt bằng. Vị trí và hướng mở của cửa quyết định 80% sự tiện nghi trong căn hộ chung cư.
1. Phân biệt Cửa chống cháy (Cửa chính) và Cửa thông phòng
Trên bản vẽ, cửa chính căn hộ luôn có kích thước lớn nhất (thường rộng từ 1m1 đến 1m2), nét vẽ vạch cung tròn quét vào bên trong nhà. Đây mặc định là cửa thép vân gỗ chống cháy.
Bạn tuyệt đối không được thay đổi vị trí cánh cửa này vì nó liên quan đến tiêu chuẩn nghiệm thu PCCC của hành lang chung.
2. Quỹ đạo mở cửa và lỗi kê đồ nội thất
Hãy nhìn vào đường vòng cung mờ vạch ra từ bản lề cửa phòng ngủ. Đó chính là không gian chết (Clearance space).
Nhiều gia chủ chỉ xem kích thước phòng mà quên mất vòng cung này. Dẫn đến việc mua giường quá lớn, khi mở cửa bị cấn góc giường.
3. Cửa lùa ban công và vách kính cường lực
Cửa ban công (Loggia) thường được ký hiệu bằng 3-4 vạch thẳng song song vắt ngang. Ký hiệu này đại diện cho hệ cửa nhôm kính lùa (cửa trượt).
Vị trí này chịu áp lực gió bão rất lớn ở tầng cao. Bạn không thể tự ý thay đổi thiết kế mặt ngoài tòa nhà.
🛠️ [GIẢI PHÁP TỐI ƯU] ➜ Tránh thấm dột và kêu rít cho hệ nhôm kính: Cửa ban công chung cư rất hay gặp tình trạng rít bánh xe hoặc xệ cánh sau một thời gian sử dụng, khiến nước mưa tạt vào nhà. Để khắc phục triệt để, hãy tìm đến đội ngũ thợ sửa cửa nhôm kính xingfa lành nghề để được căn chỉnh bản lề và thay thế gioăng cao su chịu thời tiết.
Kinh Nghiệm Thực Chiến Bắt Bệnh Kích Thước: Thông Thủy vs Phủ Bì
Điểm tử huyệt khiến nhiều người mua nhầm kích thước đồ nội thất là sự nhầm lẫn giữa các con số trên bản vẽ. Hãy khắc cốt ghi tâm quy tắc sau.
- Kích thước Tim tường: Là khoảng cách tính từ chính giữa tâm bức tường này đến tâm bức tường kia. Con số này dùng để tính diện tích mua bán căn hộ, hoàn toàn không có giá trị để đo đạc đóng tủ kệ.
- Kích thước Thông thủy (Lọt lòng): Là khoảng cách thực tế giữa hai mép tường bên trong phòng. Đây mới là con số bạn dùng để thiết kế nội thất, chọn mua giường tủ.
- Số đo cửa trên bản vẽ: Kích thước cửa ghi trên mặt bằng (Ví dụ: D1 – 900×2200) thường là kích thước ô chờ tường thô (phủ bì). Kích thước lọt sáng phong thủy thực tế sẽ nhỏ hơn từ 8-10cm sau khi trừ đi độ dày khuôn bao cửa.
[Cửa phòng ngủ chung cư bị xệ cạ nền nhà? Cửa chính đóng không khít làm lọt âm thanh ồn ào từ hành lang? Bạn không thể tự tiện bào gọt cánh cửa!
Đội ngũ chuyên gia Cứu Hộ Cửa Phương Đông trang bị máy móc cơ động, trực chiến 24/7 để tinh chỉnh, phục hồi mọi hệ cửa.
📞 Gọi ngay Hotline: 0912.838.198 – 0938.858.076 để kỹ thuật viên đến tận nơi khảo sát và báo giá minh bạch trước khi làm!]
Những Lỗi Bố Trí Cửa Chung Cư Đại Kỵ Và Cách Nhận Biết Trên Bản Vẽ
Khi chọn mua chung cư trên giấy, bản vẽ là căn cứ duy nhất để bạn soi xét phong thủy. Nếu phát hiện các lỗi sau trên mặt bằng, bạn cần yêu cầu thay đổi thiết kế ngay lập tức.
Hai cửa phòng ngủ nhìn đối diện thẳng nhau
Nhìn trên bản vẽ, nếu hai cung tròn mở cửa của hai phòng ngủ nằm chung trên một trục đường thẳng xuyên tâm, đó là thế cửa đối xung. Môn phái phong thủy gọi đây là “môn xung sát”, khiến người trong nhà hay khắc khẩu, bực dọc.
⚠️ [CẢNH BÁO PHONG THỦY] ➜ Hóa giải sát khí cho phòng ngủ: Nếu mặt bằng căn hộ của bạn mắc phải lỗi thiết kế này và không thể đập tường dời cửa, bạn bắt buộc phải dùng rèm che, quả cầu pha lê hoặc bình phong. Hãy đọc ngay bài phân tích chuyên sâu về tác hại của việc 2 cửa phòng ngủ đối diện nhau để biết cách khắc phục triệt để.
Cửa nhà vệ sinh đâm thẳng vào bếp hoặc giường ngủ
Nhà vệ sinh (thường vẽ kèm ký hiệu bệ bệt, lavabo) là nơi tích tụ uế khí. Nếu vạch vòng cung cửa vệ sinh chĩa thẳng vào khu vực ký hiệu bếp từ, luồng khí xấu sẽ làm ảnh hưởng đến sức khỏe tiêu hóa của cả gia đình.
Trục đường ống kỹ thuật nằm ngay đầu giường
Hãy chú ý các ô vuông có dấu X đan chéo (Hộp Gen). Nếu đầu giường ngủ của bạn dựa lưng vào đúng bức tường chứa hộp Gen này, tiếng róc rách của nước thải các tầng trên đổ xuống ban đêm sẽ khiến bạn mất ngủ kinh niên.
Cảnh Báo “Chiêu Trò” Của Thợ Đập Phá Cải Tạo Dỏm
Rất nhiều khách hàng gọi đến tổng đài của Công ty Thợ Sửa Cửa Phương Đông để sửa cửa nhưng cuối cùng lại phát hiện nguyên nhân đến từ việc vách tường bị võng do đập phá sai cách.
- Dụ dỗ đập tường để tính thêm tiền khối lượng: Thợ dỏm thường bất chấp bản vẽ, xúi giục chủ nhà đập vách ngăn bê tông nhẹ để lấy thêm tiền công tháo dỡ và dọn xà bần. Việc đập phá mảng lớn mà không gia cố dầm thép chữ I sẽ làm võng trần, khiến cửa lùa nhôm kính phía dưới bị kẹt cứng.
- Khoan trúng xương cửa thép: Khi thi công tủ bếp hoặc kệ tivi sát mép cửa ra vào, thợ không nhìn bản vẽ, khoan bừa mũi khoan bê tông đâm xuyên vào khuôn bao thép của cửa chính chống cháy. Hậu quả là hỏng gioăng ngăn khói và làm rỉ sét khuôn bao.
- Bơm keo che giấu lỗi nứt tường: Do thi công ẩu làm chấn động nứt chân tường gần khung cửa, thay vì trám xi măng chống co ngót, thợ dỏm sẽ trét keo silicon lấp liếm. Chỉ sau một mùa nồm ẩm, mảng tường đó sẽ bong tróc lở lói.
Câu Hỏi Thường Gặp Về Đọc Ký Hiệu Bản Vẽ Căn Hộ
Hỏi: Ký hiệu lưới trục (A, B, C và 1, 2, 3) bao quanh bản vẽ để làm gì?
Đáp: Đây là hệ thống trục tọa độ của tòa nhà. Nó giúp định vị chính xác vị trí các cột chịu lực vách cứng. Bạn có thể dùng lưới trục này để hình dung căn hộ của mình nằm ở góc nào của sàn chung cư, từ đó xác định hướng nắng, hướng gió thổi vào ô cửa sổ.
Hỏi: Tôi thấy ký hiệu tường có đường gạch chéo nhưng rất mỏng, đó có phải tường chịu lực không?
Đáp: Không. Tường chịu lực cốt thép luôn được thể hiện bằng nét cực đậm hoặc bôi đen đặc. Tường có gạch chéo thưa, nét mảnh thường là ký hiệu của tường gạch xây (gạch lỗ hoặc gạch đặc) dùng để ngăn chia không gian bình thường.
Hỏi: Làm sao biết cửa sổ trên bản vẽ là loại mở hất hay trượt lùa?
Đáp: Cửa mở hất hoặc mở quay sẽ có ký hiệu hình tam giác nhọn (thể hiện chiều vươn ra của cánh cửa). Cửa trượt lùa chỉ là những đường thẳng xếp chồng lên nhau kẹp giữa vách tường, không có góc nhọn bung ra ngoài.
KẾT LUẬN:
Đọc hiểu bản vẽ mặt bằng chung cư không chỉ để trang trí nội thất cho đẹp, mà đó là tấm khiên bảo vệ kết cấu an toàn và tài sản của gia đình bạn. Hãy cực kỳ thận trọng khi tác động vào bất kỳ mảng tường hay khung cửa nào.
